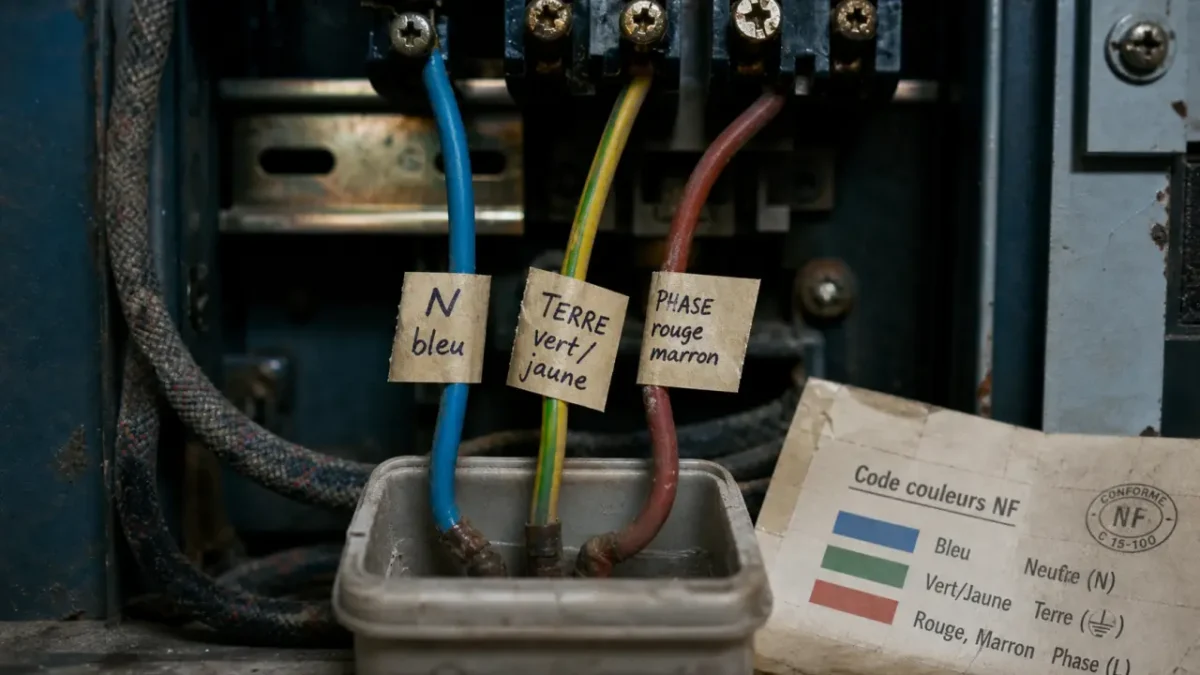

Couleur des fils électriques : bleu pour le neutre, vert/jaune pour la terre, marron ou noir pour la phase

Identifier la couleur d’un câble électrique n’est pas un détail : c’est un repère de sécurité. En France, la norme NF C 15-100 encadre les couleurs à respecter pour distinguer le neutre, la phase et la terre dans une installation domestique. Bien les reconnaître aide à éviter les erreurs de branchement, les courts-circuits et les installations non conformes. Avant toute intervention, le réflexe reste le même : couper l’alimentation au tableau électrique et vérifier l’absence de tension. La couleur aide à comprendre le circuit, mais elle ne remplace jamais un contrôle réel, surtout dans une maison ancienne ou déjà modifiée.

Pourquoi les couleurs des fils électriques sont si importantes

Dans un circuit électrique, chaque conducteur a une fonction précise. Le code couleur sert à repérer rapidement le rôle d’un fil dans une prise de courant, un point d’éclairage, un tableau de répartition ou un équipement terminal. Cette lecture visuelle facilite la maintenance, limite les inversions et permet à un électricien d’intervenir plus vite. Le fil de phase amène le courant depuis le tableau vers l’appareil. En installation domestique, il est associé à une tension de 230 volts en courant alternatif. Le fil neutre assure le retour du courant vers le réseau et se situe en principe à un potentiel de 0 volts. Le fil de terre, lui, ne sert pas au fonctionnement normal de l’appareil, il protège les personnes en évacuant une fuite de courant vers la mise à la terre. Quand la couleur ne correspond plus à la fonction réelle, la lecture du circuit devient trompeuse. Un fil peut sembler simple à identifier, mais une ancienne reprise, une boîte de dérivation ou une modification de tableau suffit à casser la logique d’ensemble. C’est pour cela qu’un câble apparemment bien raccordé peut rester dangereux si sa couleur contredit son usage réel.

Les couleurs à connaître selon la norme NF C 15-100

La norme NF C 15-100 fixe les règles applicables aux installations électriques basse tension dans les logements. Elle impose certaines couleurs et en réserve d’autres à des usages précis. Le plus important est de ne jamais détourner le bleu du neutre ni le vert/jaune de la terre.

Bleu clair : le neutre

Le conducteur bleu clair correspond au neutre. Il assure le retour du courant dans le circuit et doit être raccordé aux bornes prévues à cet effet. Dans une prise de courant récente, il se retrouve généralement sur la borne neutre, tandis que la phase est raccordée de l’autre côté. Même si le neutre est associé à un potentiel de 0 volts, il ne doit pas être considéré comme inoffensif. Une erreur de câblage, une installation ancienne ou un défaut peuvent créer une situation dangereuse. Il faut donc toujours contrôler l’absence de tension avant de manipuler un fil bleu.

Vert et jaune : la terre

Le conducteur bicolore vert/jaune est réservé à la terre. Cette combinaison ne doit pas être utilisée pour un autre usage. Son rôle est de protéger les personnes en cas de défaut d’isolement : si une partie métallique d’un appareil devient accidentellement sous tension, le courant de fuite est dirigé vers la terre, ce qui permet au dispositif de protection de réagir. Dans les pièces humides, les cuisines, les salles de bains ou les circuits alimentant des appareils métalliques, la mise à la terre est particulièrement importante. Un fil vert/jaune absent, coupé ou utilisé comme phase est une anomalie sérieuse.

Rouge, marron ou noir : la phase

La phase est le conducteur actif qui apporte le courant. Elle est le plus souvent rouge, marron ou noire. D’autres couleurs peuvent être rencontrées pour des retours lampe, des navettes d’interrupteurs va-et-vient ou des conducteurs spécifiques, mais elles ne doivent pas être confondues avec le bleu du neutre ni le vert/jaune de la terre. La phase est le fil à identifier avec le plus de prudence, car elle est associée à 230 volts. En cas d’inversion entre phase et neutre, certains appareils peuvent continuer à fonctionner, ce qui donne une fausse impression de sécurité. Pourtant, le circuit peut devenir plus dangereux lors d’une intervention ou d’un remplacement d’équipement.

Tableau pratique des couleurs et de leur fonction

Pour vérifier rapidement une installation récente, le tableau suivant résume les correspondances les plus courantes. Il doit être utilisé comme repère, pas comme unique preuve. Dans le doute, un testeur adapté ou l’intervention d’un professionnel reste indispensable. Dans un branchement de prise classique, on s’attend donc à trouver un bleu pour le neutre, un vert/jaune pour la terre et une phase rouge, marron ou noire. Dans un interrupteur, l’absence de neutre est possible selon le montage : on peut y rencontrer une phase permanente et un retour lampe, parfois de couleur différente.

Installations anciennes, couleurs non standard et erreurs fréquentes

Les installations anciennes demandent une attention particulière. Depuis 1970, le code couleur a été normalisé en France, mais avant cette période les pratiques variaient davantage, notamment selon les pays, les fabricants et les habitudes d’installation. Dans une rénovation, il n’est donc pas rare de trouver des couleurs qui ne correspondent pas aux conventions actuelles.

Ne jamais se fier uniquement à l’apparence

Un fil bleu peut avoir été utilisé à tort comme phase, un vert/jaune peut avoir été détourné, ou un ancien câble peut avoir été prolongé avec des couleurs différentes. Ces situations apparaissent souvent après des travaux successifs : ajout d’une prise, remplacement d’un luminaire, modification d’un tableau ou dépannage improvisé. Le bon réflexe consiste à croiser plusieurs indices : couleur, emplacement dans le tableau, borne de raccordement, schéma électrique s’il existe et mesure de tension. Si ces éléments ne concordent pas, il faut considérer l’installation comme incertaine et éviter toute intervention hasardeuse.

Les risques d’un mauvais branchement

Une mauvaise identification peut provoquer des accidents graves : électrocution, départ d’incendie, détérioration d’un appareil ou déclenchements répétés des protections. Une inversion phase/neutre peut aussi compliquer les dépannages, car l’appareil semble hors tension alors qu’une partie du circuit reste alimentée. La terre mal raccordée est tout aussi préoccupante. Un appareil peut fonctionner normalement sans terre apparente, mais la protection des personnes n’est alors plus assurée en cas de défaut. C’est le type d’erreur qui passe inaperçu jusqu’au jour où un incident survient.

Conseils pour vérifier, choisir et manipuler un câble en sécurité

Avant de toucher à un conducteur, coupez le disjoncteur concerné ou l’alimentation générale, puis vérifiez l’absence de tension avec un appareil adapté. Évitez les suppositions du type “ce fil est bleu donc il est forcément neutre”, surtout si l’installation est ancienne, si les couleurs changent dans une boîte de dérivation ou si le tableau a été modifié. Repérez les fils avant démontage, idéalement avec une photo nette. Ne réutilisez jamais le vert/jaune pour autre chose que la terre. Ne prolongez pas un circuit avec des couleurs contradictoires. Utilisez des conducteurs de section adaptée au circuit concerné. En cas de doute, faites contrôler l’installation par un électricien. Pour les câbles décoratifs, notamment les câbles textiles visibles sur une suspension ou une lampe design, la couleur extérieure peut répondre à un choix esthétique. Cela ne change pas les règles internes : les conducteurs doivent rester identifiables et conformes. Un câble décoratif peut donc être noir, doré, naturel ou coloré à l’extérieur, tout en conservant à l’intérieur un conducteur bleu pour le neutre, un vert/jaune pour la terre si nécessaire, et une phase correctement repérée. Il faut aussi penser à l’accessibilité. Pour une personne daltonienne ou malvoyante, la couleur seule peut être insuffisante. Des repères complémentaires, un étiquetage clair dans le tableau, des gaines bien organisées et un schéma d’installation à jour facilitent les interventions futures. C’est une précaution simple qui améliore la sécurité de tous, y compris lors d’un dépannage urgent. En résumé, le code couleur est un langage commun : bleu pour le neutre, vert/jaune pour la terre, rouge, marron ou noir pour la phase. Mais ce langage doit toujours être confirmé par la réalité du circuit. Une installation conforme se reconnaît autant à ses couleurs qu’à sa cohérence, à la qualité de ses raccordements et au respect des règles de sécurité.
